Лазерная резка сталей SSAB на МЗ «Синергия»
Режем износостойкую сталь Hardox и броневую Ramor на волоконном комплексе TRUMPF TruLaser 3060 fiber мощностью 6 кВт. Нагрев приходится на узкую полосу вдоль реза, поэтому деталь сохраняет твёрдость, ради которой выбирают эти стали.
- лист до 2500×6000 мм за одну установку
- повторяемость ±0,05 мм
- отверстия и пазы — сразу лазером
- режим подбираем под марку и толщину
- проверка мелких элементов до запуска
- гибка и сварка на той же площадке

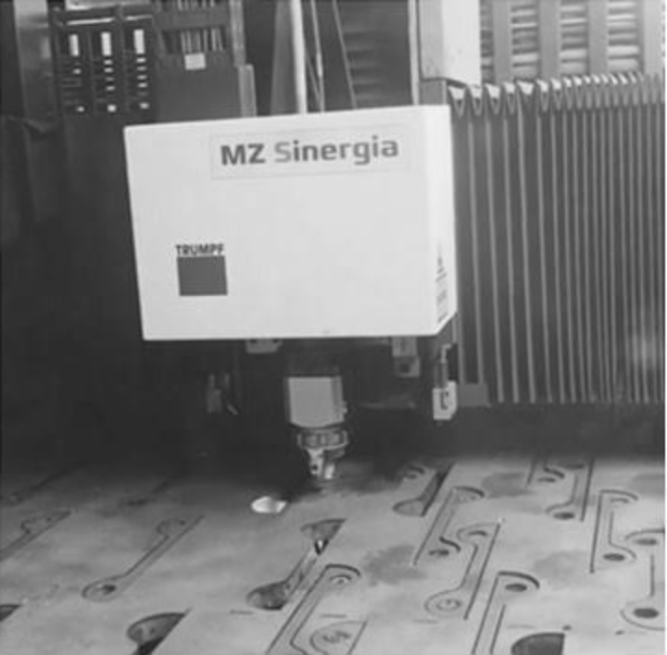

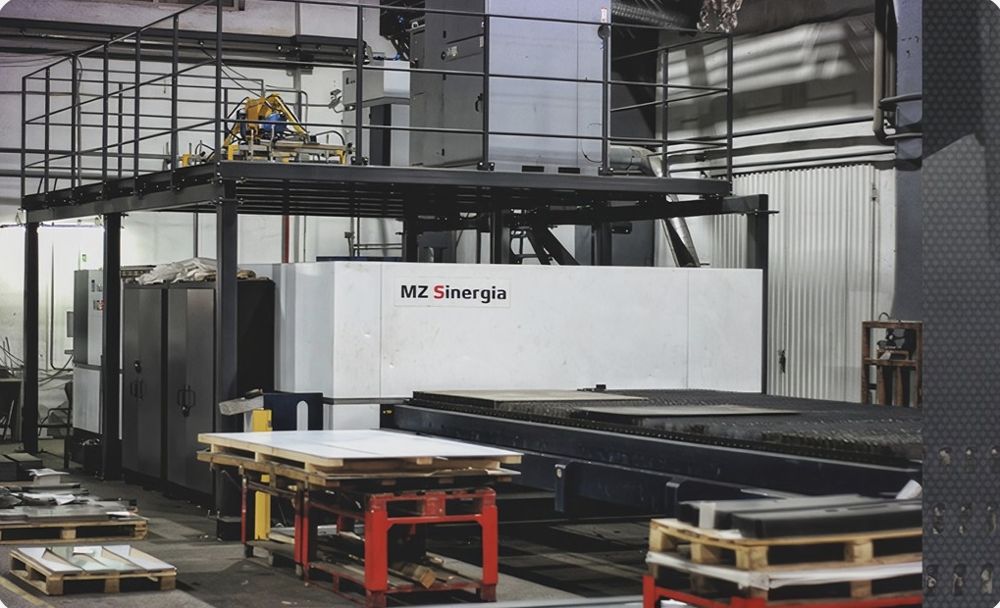

Лазерный комплекс TRUMPF 3060 fiber.
Подберём лист или раскроим ваш
Сообщите марку и толщину листа или задачу, под которую нужна деталь: подберём сталь и режим резки. Если металл ваш, приложите сертификат на лист — по нему выберем режим.
Стоимость лазерной резки сталей SSAB
Цену считаем по чертежу: на износостойкой и броневой стали режим зависит от марки и толщины, а для мелких деталей — ещё и от того, как они разложены на листе.
На стоимость влияют
- марка и толщина листа
- размеры и количество деталей
- общая длина реза и число отверстий
- мелкие элементы и узкие перемычки
- плотность раскладки на листе
- гибка, сварка и другие операции
Лист SSAB дороже обычной стали, поэтому раскладка заметно влияет на итог. Разные детали одной марки и толщины пришлите одним пакетом — разложим их на общих листах.
Расчёт по вашему чертежу
Пришлите чертёж, марку стали и количество — посчитаем резку и дальнейшую обработку. Ответ в течение 30 минут в рабочее время.
Получить расчёт +7 (812) 333-1-777Реализованные проекты
Корпуса, которые должны выдерживать улицу, удары и попытки вскрытия: резка, гибка, сварка и окраска на одной площадке.
Городская инфраструктура

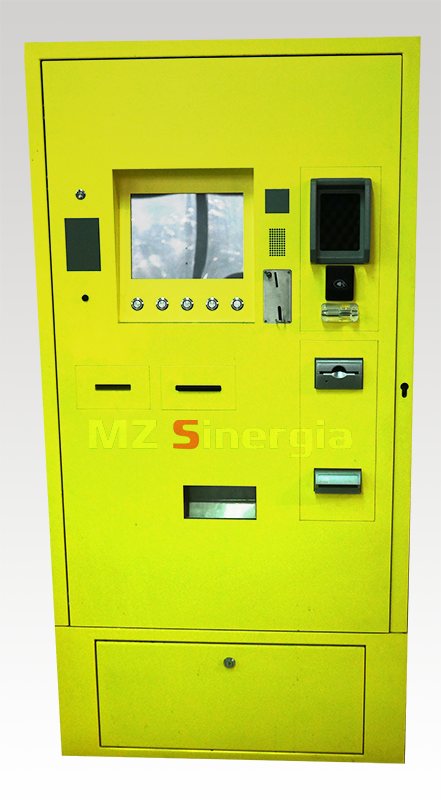

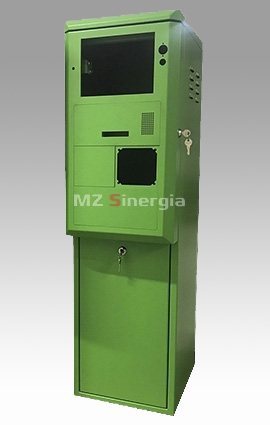

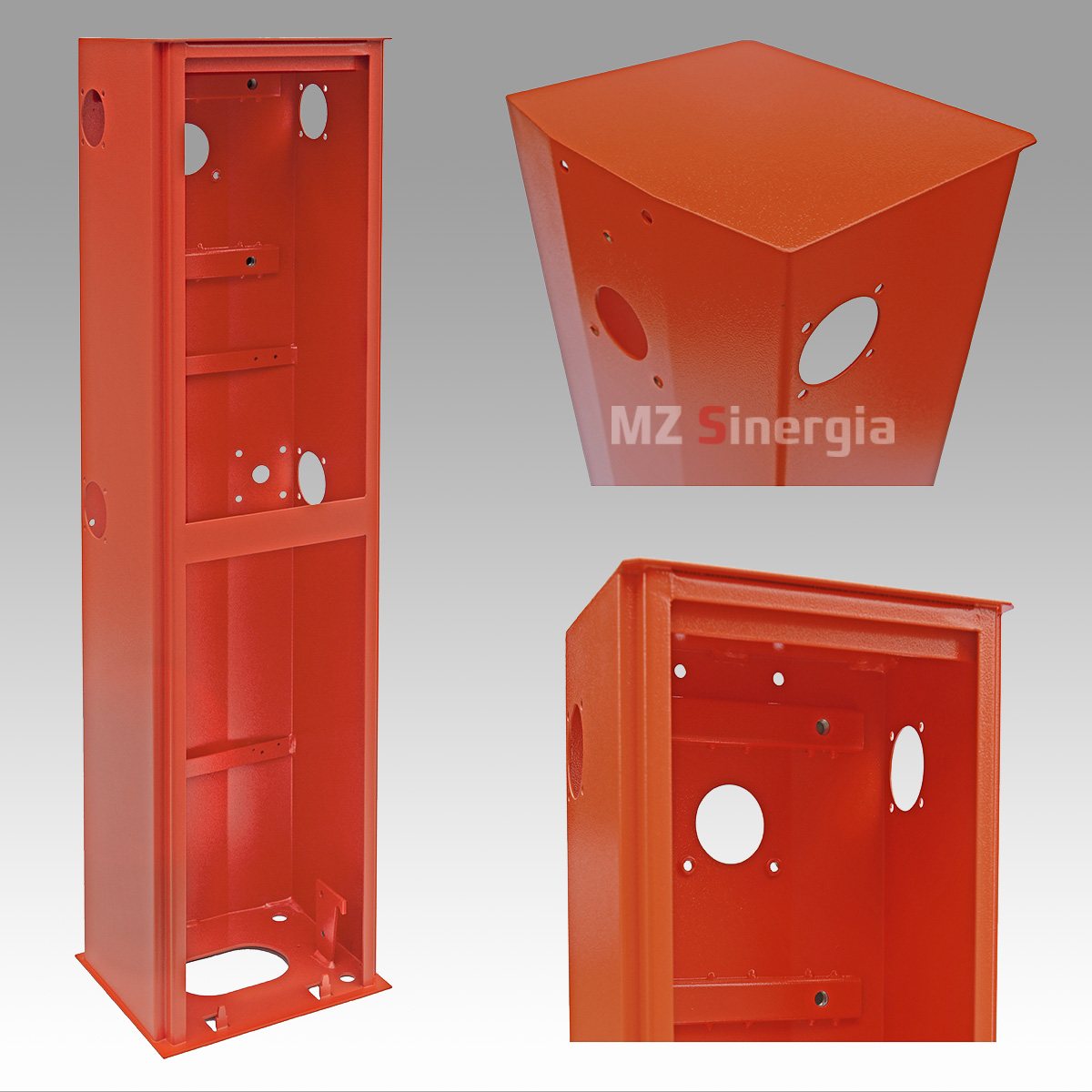

Корпуса паркоматов
ЗадачаУличный корпус из листовой стали, который выдерживает погоду и попытки вскрытия. Нужны точные проёмы под экран, приёмники купюр и монет, считыватель карт и принтер чеков.РешениеПроёмы и крепёжные отверстия вырезаем на лазере по чертежу, без ручной доводки. Затем гибка, сварка корпуса, порошковая окраска и навеска сервисных дверей с замками.
Материалстальной лист
Защитапорошковое покрытие для улицы
Тиражсерийный
Серийное производство

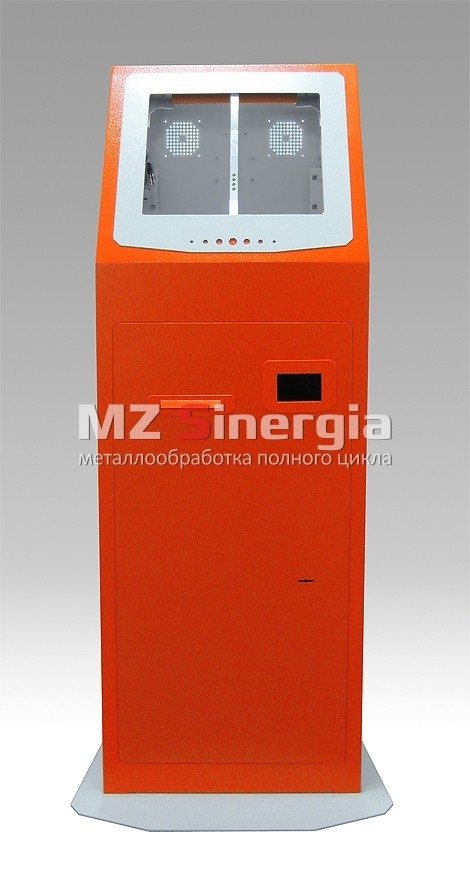

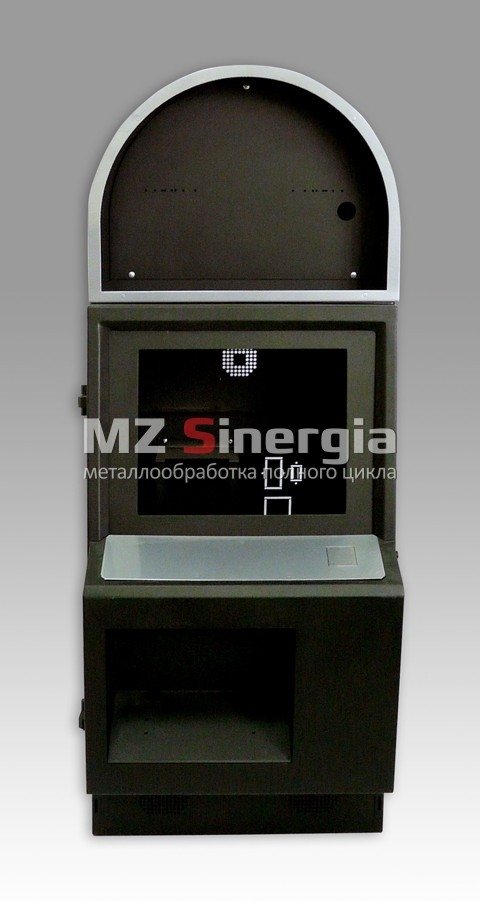

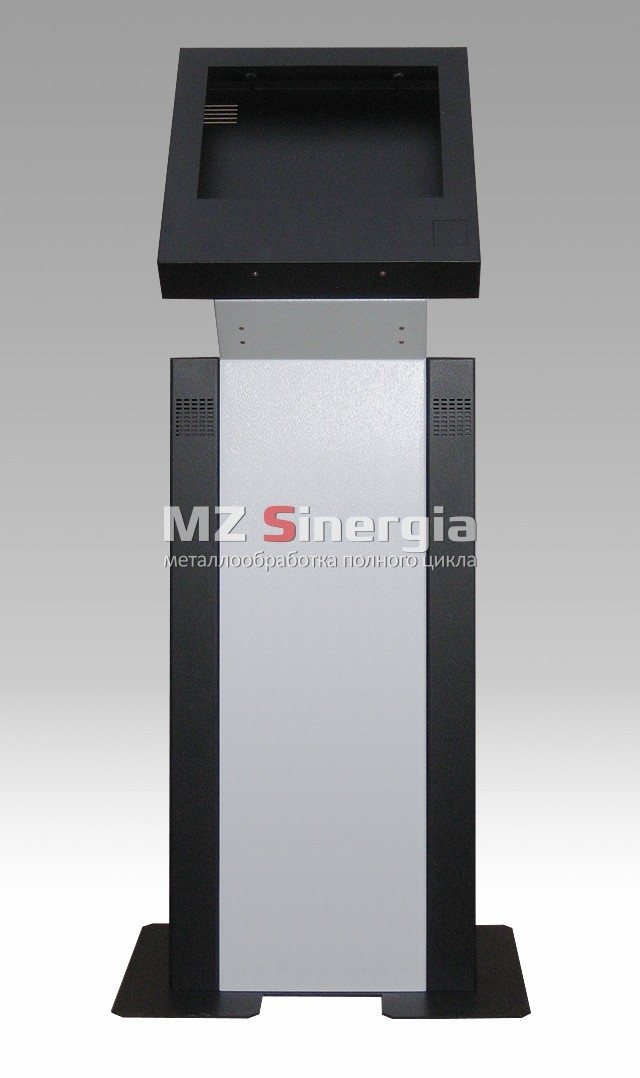

Корпуса терминалов и инфокиосков
ЗадачаКорпуса терминалов оплаты, инфокиосков и игровых автоматов под комплектующие заказчика: экран, клавиатуру, принтер и систему вентиляции.РешениеПерфорацию и вырезы под оборудование делаем на лазере за один проход вместе с раскроем. Дальше гибка, сварка, окраска, в том числе в два цвета, и сборка.
Материалстальной лист
Окраскаодно- и двухцветная
Исполнениепо ТЗ заказчика
Есть похожий проект?
Пришлите чертёж или описание изделия — предложим технологию, срок и цену.
Обсудить проект
Кромка и твёрдость металла
Твёрдость — главное свойство Hardox и Ramor, и при термической резке её важно не потерять. Лазер справляется с этим лучше плазмы и газа, но геометрию детали всё равно проверяем до запуска.
Зона нагрева
Твёрдость сохраняется
Лазер нагревает металл только вдоль реза: зона термического влияния узкая, остальная деталь сохраняет заводскую твёрдость.
Мелкие детали
Контроль перегрева
В маленьких деталях и узких перемычках тепло накапливается, и металл может разупрочниться. Такие места проверяем по чертежу и подбираем порядок резки.
Отверстия
Сразу лазером
Сверлить Hardox после резки долго и дорого. Отверстия и пазы вырезаем вместе с контуром, без отдельной мехобработки.
Нужны износостойкие детали из Hardox?
Пришлите чертёж или фото изношенной детали с размерами — подберём марку и толщину и назовём цену в течение 30 минут в рабочее время.
Отправить чертёж+7 (812) 333-1-777
Износостойкие детали из Hardox
Hardox ставят там, где металл истирается или принимает удары: в ковшах, кузовах, бункерах и дробилках. Деталь из него служит заметно дольше детали из обычной стали, и менять её приходится реже.
- ножи, режущие кромки и накладки ковшей
- футеровка кузовов, бункеров, желобов и течек
- износостойкие пластины, скребки и детали шнеков
Ramor для защитных конструкций
Броневую сталь Ramor используют, когда конструкция должна выдерживать удар, взлом или обстрел. Режем её так же, как Hardox: с контролем нагрева кромки и мелких элементов. Класс защиты определяют марка и толщина листа, поэтому их указывают в проекте.
Сварка металлаГибка и сварка Hardox и Ramor
Твёрдую сталь гнут с бо́льшим радиусом и учитывают пружинение, а сварку ведут по технологии производителя стали. Радиус гиба, порядок операций и места сварных швов согласуем по чертежу до запуска.
Где применяют стали SSAB
Ковши, отвалы и навесное оборудование техники
Кузова самосвалов, бункеры и желоба
Дробилки, смесители, шнеки и конвейеры
Сельскохозяйственная и дорожная техника
Защитные кабины и бронированные конструкции
Корпуса оборудования, устойчивые к вскрытию
Смотрите также
Нужна консультация по резке Hardox и Ramor?Инженер ответит в течение 30 минут в рабочее время
Инженер+7 (812) 333-1-777 Получить консультацию
Марки сталей SSAB
Основной объём — износостойкий Hardox и броневой Ramor. Другие стали SSAB, в том числе высокопрочную Strenx, режем после согласования марки и толщины.
| Группа | Марки | Особенности резки | Типичные детали |
|---|---|---|---|
| Износостойкая | Hardox 400, Hardox 450 | Самые ходовые марки: хорошо режутся и гнутся, подходят для большинства износостойких деталей. | Футеровка, кузова, бункеры, желоба |
| Износостойкая повышенной твёрдости | Hardox 500, Hardox 550 | Стойче к абразиву; гибка ограничена, радиус согласуем заранее. | Ножи, режущие кромки, детали дробилок |
| Высокой твёрдости | Hardox 600 | Максимальная стойкость к износу; детали лучше проектировать без последующей гибки. | Ножи, пластины ударного износа |
| Броневая | Ramor 450, Ramor 500, Ramor 550 | Режим подбираем так, чтобы не перегреть кромку; свойства металла подтверждает сертификат на лист. | Защитные панели, кабины, корпуса |
| Атмосферостойкая | COR-TEN | Отдельная технология и примеры работ — на странице лазерной резки стали COR-TEN. | Фасады, мемориалы, архитектурные элементы |
Полный цикл обработки
Деталь из Hardox или Ramor можно получить готовой к установке: после резки — гибка, сварка, сборка и окраска на той же площадке.
01Лазерная резкаHardox и Ramor
02Гибка металлагибочные прессы с ЧПУ03Сваркав том числе лазерная04Порошковая покраскалюбой цвет RAL05Слесарно-сборочные работыузлы и готовые изделия
06Упаковка и доставкадо склада заказчика
10 000 м²собственный технопарк
ОТКконтроль на всех этапах заказа
25 летопыт, в том числе исполнение госконтрактов
1 договородин ответственный, одни сроки
Технопарк 10 000 м² и система качества по ISO 9001 — от одной сменной детали до серии.
Требования к чертежу для сталей SSAB
Для твёрдых сталей проверяем мелкие элементы, перемычки и места гиба. Правки согласуем до запуска.
| Параметр | Для Hardox и Ramor |
|---|---|
| Наименьшее отверстие | не меньше толщины листа |
| Перемычка и отступ от края | не меньше толщины листа; для мелких деталей — с запасом, чтобы не перегреть металл |
| Ширина реза | 0,1–0,4 мм, зависит от толщины |
| Форматы файлов | DXF или DWG; STEP; PDF с размерами |
Что указать в заявке
- Марку и толщину стали; если металл ваш — приложите сертификат.
- Где работает деталь: абразивный износ, удар, защита от вскрытия.
- Нужны ли гибка, сварка и окраска после резки.
Проверка технологичности
Проверим контур, мелкие элементы и места гиба и подскажем, как снизить цену детали.
Отправить на проверку Резка по чертежам заказчика Конструкторский отдел Лазерная резка других видов стали
Углеродистую, нержавеющую, оцинкованную и атмосферостойкую сталь режем на том же комплексе. Цены и особенности — на страницах этих материалов.
Углеродистая стальСт3, 08пс, 09Г2СТолщина: 0,5–25 ммкронштейны, фланцы, закладныеот 4 ₽/м
Нержавеющая стальAISI 304, 316, 430Толщина: 0,5–25 ммпищевое оборудование, корпусаот 10 ₽/м
Оцинкованная сталь08пс, DX51DТолщина: 0,5–3 мм, толще — по расчётукорпуса, кассеты, вентиляцияот 5 ₽/м
Сталь COR-TENатмосферостойкаяТолщина: до 25 ммфасады, мемориалы, арт-объектыпо расчёту Вопрос — ответ
Ответы на частые вопросы о резке Hardox и Ramor.
Какие стали SSAB вы режете?
Износостойкую сталь Hardox 400–600 и броневую Ramor 450–550. Другие марки SSAB, в том числе Strenx, — после согласования. Атмосферостойкую COR-TEN режем тоже, для неё есть отдельная страница.
Какую толщину Hardox можно резать лазером?
Зависит от марки. Возможность резки и режим подтверждаем по чертежу, марке и толщине листа при расчёте.
Не теряет ли Hardox твёрдость после лазерной резки?
Зона нагрева у лазера узкая, поэтому основная часть детали сохраняет заводскую твёрдость. Риск есть у очень мелких деталей и узких перемычек — такие места проверяем до запуска.
Чем лазер лучше плазмы для Hardox?
Рез уже, зона нагрева меньше, а отверстия и мелкие элементы получаются точнее. Плазма подходит для простого раскроя толстого листа, когда точность и мелкие элементы не важны.
Можно ли согнуть деталь из Hardox?
Да, с учётом марки и толщины: твёрдую сталь гнут с бо́льшим радиусом. Радиус и порядок операций согласуем по чертежу.
Можно ли сделать отверстия в Hardox?
Да, лучше сразу лазером вместе с контуром: сверлить Hardox после резки долго и дорого.
Можно ли привезти свой металл?
Да. Укажите марку и толщину и приложите сертификат на лист — по нему подберём режим.
Какие данные нужны для расчёта?
Файл DXF или DWG, марка и толщина стали, количество и нужные операции после резки. Если чертежа нет — фото изношенной детали с размерами.
