Холодная штамповка металла

Штамповочные комплексы AMADA AC 2510 и AMADA ARCADE 212 с ЧПУ обрабатывают лист в рабочей зоне 1270×2500 мм с точностью позиционирования ±0,1 мм. Получите серию одинаковых деталей из стали толщиной до 3 мм или алюминия до 5 мм без ручной доводки размеров.

Запросить смету

mail@mz-sinergia.ru

Главная
Услуги
Холодная штамповка

Холодная штамповка

Холодная штамповка — это процесс пластической деформации материала (листового металла) путем давления на него. В результате этого воздействия, с помощью специального оборудования (пробивного пресса), из заготовки, выполненной из листового металла, формируется готовое изделие требуемых размеров и формы. Использование координатно-пробивных прессов при производстве мелких и средних партий изделий из металла гораздо эффективнее обычных традиционных способов пробивки (штамповки) деталей из листового металла. Это обусловлено тем, что при обработке листового металла на координатном пробивном прессе холодная пробивка (штамповка) осуществляется путем выполнения серии ударов пробивочного инструмента по полотну листового металла, двигающемуся по координатному столу. Вся система координатного пробивного пресса программируется в соответствии со стоящей перед производством задачей (холодной штамповки).

Преимущества сотрудничества

Производство полного цикла

Берем на себя все этапы: от разработки чертежей и изготовления опытного образца до серийного выпуска и финишной обработки.

Современный парк японского и немецкого оборудования

Стабильное качество партии, соблюдение сложных геометрических параметров и возможность работать с материалами любой твердости.

Качество по стандартам ISO 9001

Исключаем брак и гарантируем, что каждая деталь строго соответствует вашей конструкторской документации.

Мощности для проектов любого объема

Собственный технопарк площадью 10 000 м² позволяет нам одинаково эффективно выполнять как мелкосерийные заказы для прототипов, так и крупные серийные контракты.

Производство в МЗ «Синергия» располагает широким выбором стандартизованного пробивочного инструмента, что дает возможность сформировать контур практически для любой детали из листового металла, создать различную форму для пробивки отверстий (сквозную или неполную), проштамповать зенковки и углубления, выполнить точное кернение (керн – это неглубокое конусовидное углубление, произведенное в поверхности листового металла), резьбу и другие процессы. Незначительная погрешность позиционирования гарантирует производство детали с допусками +-0,1 мм при длине 1000 мм. Штамповка листового металла с помощью пробивки в координатном прессе обычно используется при изготовлении перфорированного листа.

По характеру деформирования штампов и их конструкции штамповка разделяется на: холодную объемную штамповку (сортовой металл) и холодную листовую штамповку (листовой металл).

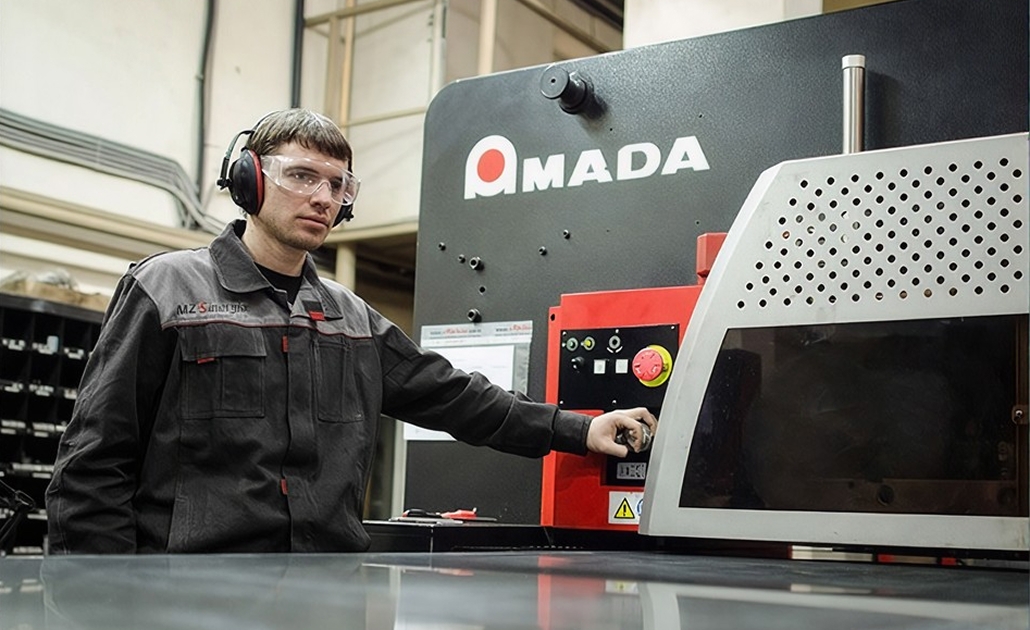

Для холодной штамповки листового металла производство МЗ «Синергия» оснащено высокоточным координатно-пробивным прессом AMADA AС 2510 ЧПУ (производство Япония) и AMADA ARCADE 212 ЧПУ (производство Япония)

Требования к обрабатываему материалу

область обработки без учета репозиций 1270х2500 мм
максимальная толщина обрабатываемых материалов:

углеродистая сталь – до 3,0 мм
нержавеющая сталь – до 2,0 мм
алюминиевые сплавы – до 5,0 мм

точность позиционирования - +/- 0,1 мм

Формы инструмента

МЗ «Синергия» предоставляет услуги по выполнению задач любой сложности в штамповке (пробивке) листового металла благодаря широкой линейке стандартизированного пробивочного инструмента, а также большому разнообразию дополнительных инструментов.

Основные формы

Специальные одиночные формы

Полустандартный инструмент холодной штамповки для специальных одиночных форм – имеет преимущество перед специальным инструментом по показателю экономической выгоды. Имеет широкую линейку различных форм. На рисунке показана лишь часть из них.

Специальные групповые формы

Одинаковые или различные инструменты для холодной штамповки, соединенные в единый элемент, формируют специальный инструмент с высокой эффективностью, который экономит время для производства, так как один ход такого инструмента в координатном прессе влечет за собой изготовление нескольких форм за раз.

Специальный инструмент для тиснения и чеканки

Насадка для чеканки позволяет выполнять отверстия под резьбу или уплотнительные втулки трубы.

Инструмент для чеканки с краевым выступом используется для формирования углублений с определенными размерами или отверстий под головку винта.

Данный инструмент используется для формирования углублений под винты с потайной головкой

Данный инструмент используется для формирования углублений под винты с потайной головкой. При этом нижняя поверхность листа остается плоской. Максимальная величина углубления составляет, в зависимости от материала, 60 – 80% толщины листа.

Мостиковый инструмент. С его помощью за один рабочий ход создается форма мостика. Мостики могут использоваться как завесы, опоры или направляющие.

Открытый профиль типа "жабры" используется для направления воздуха в требуемую сторону. Они не подходят для использования с наружной стороны изделия.

"Жабры" с замкнутым профилем предназначены для использования с наружной стороны изделия.

Инструмент выдавливает на листе металла форму, которая остается скрепленной с остальной частью листа перегородками по своему периметру. Стандартная толщина "мостика" составляет 1,5 – 2 х толщины листа. Количество перегородок зависит от размера и формы.

Желобки придают листовому материалу жесткость. Бесконечные желоба можно изготовлять методом вырубки. Для получения приемлемых желобов внутренний радиус должен превышать 2 толщины листа.

Данный инструмент используется для создания Z-образных участков на листе. С помощью вырубки можно формировать данный профиль в различных формах и размерах.
